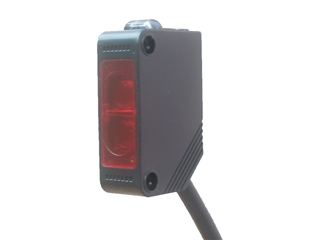

光電傳感器
photosensor |
PSP DC系列 塑膠方形
Plastic shell square |
|
特點feature |
電路保護功能完善，寬電壓DC10-24V供電 |
| 檢測方式/Sensing type |
漫反射 |
| 檢測距離/Sensing distance ) |
2-80cm可調（30×30cm）白紙 |
0.5-10cm可調 （10×10）白紙 |
輸出方式
Output |
NPN |
NO/NC |
PSP31-D60TN |
PSP31-D10TN |
|
PNP |
NO/NC |
PSP31-D60TP |
PSP31-D10TP |
| 規格參數 |
|
| 光源/Light source |
880nm紅外線調制光 |
| 指向角/Angle |
10-15° |
-- |
| 工作電壓/Operating voltage |
DC 12-24V(MAX:DC10-30V)脈沖(p-p)10%以下 |
| 消耗電流/Current consumption |
≤20mA |
控制輸出
Control output |
開關容量
Contact capacity |
100mA (12-24V時) 200mA(max) |
殘留電壓
Residual voltage |
NPN集電極輸出，負載電壓：30V，電流：≤100mA，殘留電壓1V以下。
PNP集電極輸出，負載電流：≤100mA，輸出電壓：(電源電壓-2V)以上。 |
| 應差范圍/Differential range |
檢測距離的10-15% |
| 重復精度/Repeatability precision |
＜檢測距離的2% |
| 響應時間/Response time |
＜3ms |
| 動作指示/action instructions |
紅色LED (對射式發射器電源指示為綠色LED） |
| 保護功能/Protection |
電源反接保護，浪涌吸收保護，輸出端短路保護 |
|
工作環境
Workambient |
環境照度
Ambient Light |
太陽光:8000Lx以下，白熾燈：3000Lx以下 （接收面照度） |
工作溫度
Roperating temperarure |
工作時：-25～+65℃ ； 存儲時：-30～+70℃（不結冰、結露） |
工作濕度
Ambient humidity |
30～90％RH， 存儲時：35～95％RH |
絕緣電阻
Lnsulation resistance |
所有連接端子與外殼之間，20MΩ以上，基于DC500V兆歐表 |
| 防護等級/Protection class |
IEC規格 IP66 |
| 外殼材質/Shell Material |
ABS/PC |
| 連接方式/Conducting method |
截面積為0.25mm²的3芯PVC導線(標準線長2m或按要求定制導線材) |
|
附件/accessory |
使用說明書, 注：鏡面反射板、安裝金屬附件另售 |
深圳市多凱科技有限公司； 專業生產各個規格光電傳感器、光電開關、接近開關。
1.產品具有良好的防水性能和電磁抗干擾性能。
2.可選耐高低溫(-60℃ - +180℃）耐曲折的柔性導線引出方式。
3.全部采用國外品牌專用芯片，保護功能完善，貼片生產工藝，性能穩定。
4.嚴格的檢測品質把關，完善的售后服務。從根本上保證了產品質量。
相關型號:PSP31-D80TN,PSP31-D10TN,PSP31-D80TP,PSP31-D10TP
