proximity switch and PLC connection |
 |
|

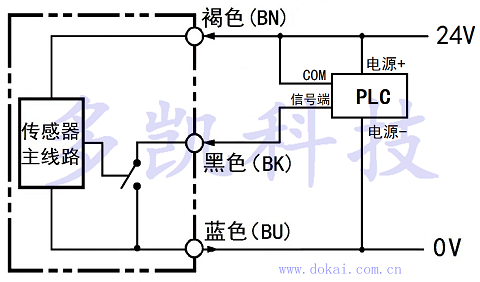

我公司生產的接近開關（接近傳感器）分為：直流三線型、直流兩線型和交流兩線型，三種接線方式。 直流型供電電壓為12-24DCV（可選5-24V寬電壓型），交流型供電電壓為60-250ACV。 接近開關怎么和PLC接線呢？ 直流三線接近開關分為NPN和PNP型兩種 日系PLC用NPN型常見（如：歐姆龍OMRON、松下Panasonic、三菱Mitsubishi ，歐美系多數是用PNP型（如：西門子Siemens、GE General Electric），也有個別的型號的PLC是可以混接的，既可用NPN又可用PNP型，還有國產的等…。 怎樣看PLC接線區分是用NPN還是PNP呢？ 包括接近開關和光電開關（光電傳感器） PLC的COM點接電源正極的用 NPN型；開關檢測到物體時信號端輸出低電平，這時可以理解為信號端和負極相連接。

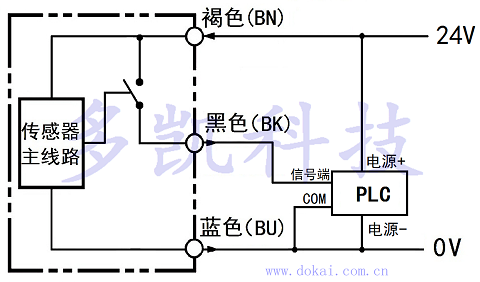

PLC的COM點接電源負極的用 PNP型；開關檢測到物體時信號端輸出高電平，這時可以理解為信號端和正極相連接。
|
